車載DR無法曝光電機軸承和齒輪松動更換頂絲解決問題
添加時間：2024-10-14 15:24
瀏覽次數：
來源：
故障現象：車載DR進入曝光采集檢查界面，擺位過程中球管OTS無法自動跟蹤到立柱WS導致無法曝光。
故障分析處理:
根據查看錯誤日志信息，日志提示最多的就是tracking error is >14毫米。根據錯誤信息，只能知道設備是因為OTS和WS的中心位置相差大于了14毫米所以系統禁止曝光采集。那么具體什么原因?qū)е挛恢孟嗖钸@么大，還需要根據現場設備情況進行拆開觀察、判斷、分析。

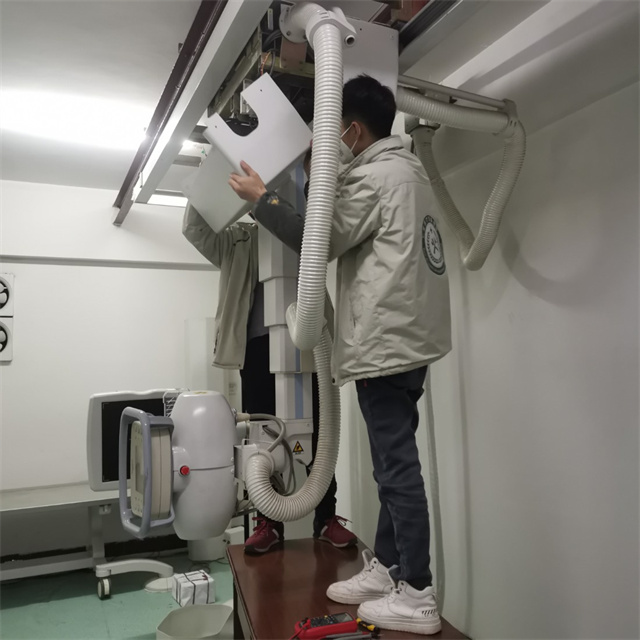

一般處理跟蹤類型的問題都是先考慮硬件和供電，因為是單板DR的跟蹤不正常，所以重點檢查OTS球管垂直方向運動。于是進入檢查界面，試機按下綠色垂直運動鍵，聽見清脆的吧嗒吧嗒的聲音而且松開按鍵立即停止運動，說明剎車正常。然后上下移動WS的臂，發現剎車在吧嗒吧嗒的動作，完全不跟蹤有的可能還自動向下落一段距離，可以排除位置跑偏不是校準自動跟蹤解決的故障。而且仔細能聽見電機空轉的聲音，所以判斷是電機軸承和齒輪松動導致的。更換頂絲后測試跟蹤正常，如果此時OTS也跟蹤了只是沒有對準中心就停下了，那就需要進行自動跟蹤校準。
這種跟蹤問題也是相對常見的，除了長時間的機械磨損外，對設備的正規操作也是至關重要的。
正運動操作：
1、按下運動按鍵后再對OTS/WS進行拖拽和運動；
2、在OTS/WS即將運動到位的時候，到位停下后再松開按鍵；
3、在OTS運動操作過程中要雙手握住SUIF面板把手；
